Sap2000 v16

Vista General

Sitio Oficial del Sap2000 V16 (En Ingles)

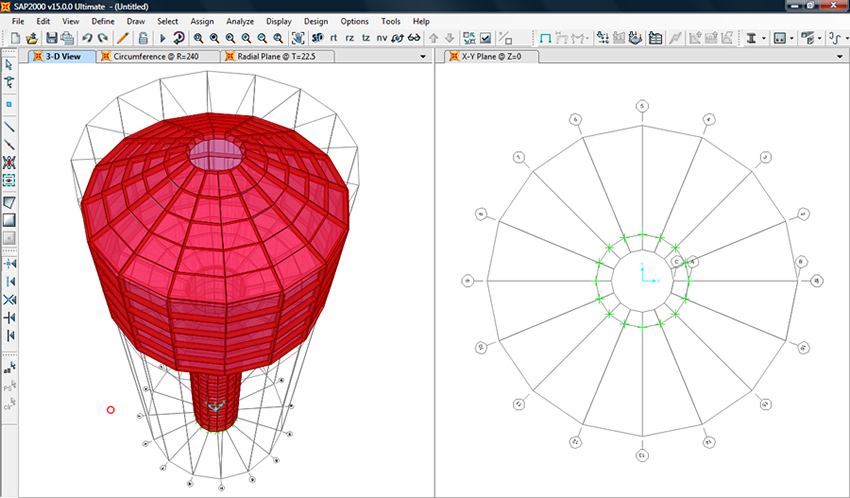

La mayoría de los ingenieros conocen o han oído sobre SAP2000, el software líder en ingeniería estructural. Se pueden analizar cualquier tipo de estructuras con este programa, e incluso diseñar elemento por elemento de manera precisa con los reglamentos mas conocidos (ACI En EU, RCDF en México, EUROCODIGO en Europa)

Nueva Versión 16 - Ya a la Venta



NOVEDADES V16:


• Nuevo licenciamiento que se activa en línea (ya no usa candado)
• Se actualizaron los códigos de diseño
  Acero (AISC 360-10)
  Concreto (ACI 318-11, NZS 3101-06, RCDF 2004)
• Nueva interfaz de usuario de ventanas con pestañas.
• Nuevos gráficos con DirectX sustituyendo OpenGL.
• Eurocódigo 3-2005 diseño del marco de acero actualizado sustancialmente, incluyendo la clase 4 de diseño.
• Código Indio de diseño  Estructuras de acero  800 2008.
• Código Nueva Zelanda de diseño  marco de acero  NZS 3404-1997.
• Código canadiense de diseño de  Estructura de acero  CSAS16-2009.
• Actualización código de Hong Kong de diseño de marco  de concreto  para incluir el Suplemento de 2007.
• Código Australia de diseño marco de  concreto  AS3600-2009.
• NBCC Canadiense: Carga de viento, sísmicas, y la respuesta de espectro.
• ASCE-7 Americano: Carga de viento, sísmicas, y la respuesta de espectro.
• Sección de propiedad híbrida marco de la Acero.

*El modulo de Bridge ha sido removido a favor del nuevo producto CSIBridge V15. Las cargas en movimiento en los elementos de marco se mantendrán para los vehículos de grúa y aplicaciones similares.



Niveles y Características
Sap2000 Basic - Ofrece análisis estático y análisis dinámico modal espectral para elementos y placas. También diseña elementos de acero y concreto, y esta limitado a 1,500 nodos.

Sap2000 Plus - Ofrece las mismas características que la versión standar, y además análisis dinámico historial y análisis de elementos planos, sólidos y tipo Asolids. También incluye análisis de puentes y sin límites en el número de nodos.

Sap2000 Advanced - Expande las opciones del Plus con análisis dinámico historial de tiempo no lineal (amortiguadores o disipadores, aisladores de base) y ofrece además análisis Pushover 3-D estático no lineal.

Sap2000 Ultimate - Además de incluir todo lo anterior, tiene integrado dos módulos

  • OffShore/Wave
    Modulo de oleaje alejado de la costa.
  • Staged Construction
    Modulo de construcción en etapas.

TABLA COMPLETA DE CARACTERÍSTICAS DE CADA NIVEL

Características Físicas de Modelado

Basic

Plus

Advanced

Ultimate
Limite de nodos

1500

Ilimitado

Ilimitado

Ilimitado
Todas las características de generación de modelos




Objetos Tipo Línea 3D y Tipo Area




Objetos tipo Sólidos 3D





 Base de datos para todas las secciones estándar de acero, aluminio y acero laminado en frío




Diseñador de Secciones para Secciones Especiales (Section Designer)




Edición Interactiva de Base de Datos en Hoja de Calculo




Características Analíticas de Modelado

Basic

Plus

Advanced

Ultimate
Herramientas de Mallado



      Generador Automático de Mallado




      Tecnología de Auto Restricción de Esquinas para mallados no acoplados




Elementos Tipo Barra 2D y 3D




Elementos tipo Tendón




Elementos Tipo Cable



      Comportamiento de Catenaria en Cables






Elementos Tipo Cascaron (Shell)




Elementos Tipo Cascaron (shell) Nolineales por Capas.






Combadura de Momento de curvatura y superficies de interacción PMM para secciones arbitraras de fibra






Elemento Tipo Resorte Articulado




Elementos tipo Plano-esfuerzo, plano-deformación y sólidos generados por barrido en revolución (Asolid)





Elementos tipo sólido





Elemento Lineal tipo vinculo (link) con rigidez y amortiguamiento




Elemento tipo zona de panel automatizado




Elementos No-Lineales tipo vinculo: gaps (solo compresión), hooks (solo tensión)




Elementos No-Lineales tipo vinculo - plasticidad, amortiguamiento, aisladores






Elementos No-Lineales tipo Bisagra (hinge)






Características de Tipos de Cargas

Basic

Plus

Advanced

Ultimate
Cargas puntuales, lineales, trapezoidales y de área




Distribución tributaria de cargas de área a elementos tipo Barra




Carga automática de Viento basado en el código.




Cargas de viento en estructuras abiertas (múltiples códigos)




Cargas Sísmicas Automáticas basadas en el código




Patrón de cargas




Cargas por desplazamientos aplicados




Cargas Movibles en elementos Tipo Barra.





Cargas de gravedad, presión y térmicas




Cargas por esfuerzo, por deformación y cargas objetivo




Cargas de Presfuerzo




Cargas de Oleaje







Características de Análisis

Basic

Plus

Advanced

Ultimate
Tecnología del solucionador avanzada con el motor de análisis SAPFireTM.




Multiple 64-bit solvers for analysis optimization with unmatched solution capacity




Generalized joint constraints including: diaphragms, plates, rods and beams




Eigen analysis with auto-shifting for ill-conditioned problems




Ritz analysis for fast predominant mode evaluation with missing mass




Multiple response spectrum cases in single run




Modal combination by the CQC, SRSS, GMC or double sum methods




Directional combination by the ABS, SRSS, or CQC3 methods




Linear dynamic modal time history analysis




Frequency domain analysis





Power spectral density analysis





Buckling analysis





Análisis No-Lineal








      Elementos tipo Línea solo a Tensión/compresión




      Suelo solo a Tensión/compresión (area)




      Análisis P-delta - ambos, P-delta pequeño y grande




      Análisis pushover estático






      Método Wilson FNA (Análisis No-Lineal Rapido)






      Integración directa tiempo historia






      Line and surface multi-linear springs (P-y curves)






      Material nonlinearity - frame hinges and links






      Geometric nonlinearity - large displacement






      Target final geometry iterations






      Construcción en etapas







      Flujo plástico y agrietamiento







      Property modifiers for frames, tendons and shells can be changed







      Section properties for frames, tendons and shells can be changed







Hyperstatic analysis for secondary effects of prestressing forces




Static and dynamic load combos - linear, envelope, absolute, SRSS, range




Características de Diseño

Basic

Plus

Advanced

Ultimate
Diseño de elementos de Acero - Mas de 19 códigos (americanos e internacionales)




Diseño de elementos de Aluminio




Diseño de Elementos laminados en frio




Concrete shell required reinforcement display




Load combinations can be converted to nonlinear load cases for Advanced design




Características de Resultados en Pantalla y Salida

Basic

Plus

Advanced

Ultimate
Deformed and undeformed geometry in 3D




Diagramas de Cargas




Moment, shear and axial force diagrams




Stress contours for area and solid objects




Resultant forces displayed along section cuts




Detailed results with right button click




Virtual work plots




Time history displays of function vs. time





Force vs. deformation plots





Response spectrum curves from time history response





Video of animations and time varying results displays




Capture of graphics to .emf, .jpg, .bmp, .tif




Generación de reportes personalizada




      Quick generation of final printed reports with complete user control




      Cover sheet identifying client, project, user and company




      Formatted tables of model definition, analysis and design results




      Graphical displays of the model




Todos los Formatos de Importación y Exportación

Basic

Plus

Advanced

Ultimate
Microsoft Access




Microsoft Excel




Archivo de Texto SAP2000 (.s2k)




Exportar a Perform-3D




CIS/2 - STEP




Steel detailing neutral file (SDNF)




AutoCAD (.dxf/.dwg)




Frameworks Plus




IGES




IFC




Prosteel




Otros archivos de texto de Softwares de Análisis (Importación solamente)







Modulos Integrados que solo contiene Sap2000 Ultimate:

Staged Construction - Modulo de construcción en etapas
El modulo de construccion en etapas añade la capacidad para considerar la secuencia de las etapas de construccion para cualquier tipo de modelo. Los efectos dependientes del tiempo tales como el flujo plastico y contraccion del concreto pueden incluirse en los analisis de construccion en etapas, Especialmente se incluye:
. Secuencia de las etapas de construccion permitiendo el añadir o remover elementos
. Secuencia de las etapas de construccion permitiendo el añadir o remover cargas
. Secuencia de las etapas de construccion permitiendo el añadir o remover apoyos
. Efectos dependientes del tiempo relacionados con la edad del concreto
. Efectos dependientes del tiempo de flujo plastico y contraccion
. Relajacion dependiente del tiempo del acero de presfuerzo
. Efectos explicitamente dependientes del tiempo del modelo al usar elementos tipo tendon

OffShore/Wave - Modulo de oleaje lejos de la costa
. Generador de cargas de oleaje
. Diseño de acero según el API
. Revisión de cortante de punzonamiento segun el API
. Análisis simplificado por fatiga según el API

Códigos de Diseño



DISEÑO

* Diseño de concreto. Incluye el diseño de concreto por estos reglamentos:

Agregado y actualizado en v16:
• ACI 318-11
• NZS 3101-06
• RCDF 2004
• Hong Kong CP 2013

Agregado y actualizado en v15 y anteriores:
• ACI 318-05 /IBC 2003
• ACI 318-02
• ACI 318-99
• AS 3600-01
• Mexicano RCDF 2001
• IBC 2003
• BS 8110-89 (Británico)
• BS 8110 97 (Británico)
• CSA-A23 3-04
• CSA-A23 3-94
• Eurocodigo 2-2004
• Eurocodigo 2-1992
• Hong Kong CP 2004
• Indio IS 456-2000
• Italiano DM 14-2-92
• KCI-1999
• NZS 3101-95
• Singapore CP 65:99
• UBC 97

Agregado en v15:
Actualización código de Hong Kong de diseño de marco  de concreto  para incluir el Suplemento de 2007.

   * Diseño de acero. Incluye el diseño de acero por estos reglamentos:

Agregado y actualizado en v16:
• AISC 360-10

Agregado y actualizado en v15 y anteriores:

• AISC 360-10
• NTC 2008
• AISC 2005/IBC 2006
• AISC-ASD01
• AISC-ASD89
• AISC LRFD 2001
• API RP2A WSD 2000
• API RP2A LRFD 97
• ASCE 10-97
• BS59950-90
• BSS5950-2000
• CISC 95
• Eurocodigo 3-1993
• Indio UNI 10011
• UBC 97 ASD
• UBC 97 LRFD
• Chino (solo para la version de sap2000 en Chino)

Agregado en v15:
• Eurocódigo 3-2005 diseño del marco de acero actualizado sustancialmente, incluyendo la clase 4 de diseño.
• Código Indio de diseño  Estructuras de acero  800 2008.
• Código Nueva Zelanda de diseño  marco de acero  NZS 3404-1997.
• Código canadiense de diseño de  Estructura de acero  CSAS16-2009.


* Diseño de aluminio. Incluye el diseño de aluminio por estos reglamentos:

• AA-ASD 2000
• AA-LRFD 2000


* Diseño de Acero laminado en Frío. Incluye el diseño de Acero laminado en Frío por estos reglamentos:

· AISI-ASD 1996 (Supplement 1999)
· AISI-LRFD 1996 (Supplement 1999)

* Calculo Sísmico y de Viento - Ya incluye las normas de Mexico (NTC) para el calculo de viento.

Agregado en v16:
Viento por el código NTC 2008
Viento por el código IBC 2012
Viento por el código AS/NZS 1170.2-2011
Viento por el código TS 498-97

Agregado en v15:
• NBCC Canadiense: Carga de viento, sísmicas, y la respuesta de espectro.
• ASCE-7 Americano: Carga de viento, sísmicas, y la respuesta de espectro.

Y también diseña elementos de concreto de tipo Shell o Cascaron.

Requerimientos Sistema

Sistema Operativo:
Microsoft® Windows XP con Service Pack 2 o posterior, Microsoft® Windows Vista, o Microsoft® Windows 7, 32 o 64-bit
En los Sitemas operativos de 64 bit, el motor analitico SAPFire® puede utilizar mas de 4 GB de Memoria RAM, haciendo posible resolver modelos mas complejos y grandes de manera mas eficiente


REQUERIMIENTOS MINIMOS
Con los siguientes requerimientos los programas funcionan bien
• Procesador:
Intel Pentium 4 o AMD Athlon 64
• Memoria:
2 GB para Windows XP, 4 GB para Windows Vista/7
• Disco Duro: 6 GB para instalar el programa
• Tarjeta de Video: Que soporte resolucion de 1024 por 768 y colores de 16 bits para el modo de grafico estandar (GDI+)


REQUERIMIENTOS RECOMENDADOS
Los siguientes requerimientos son recomendados para un mejor desempeño
• Procesador:
Intel Core 2 Duo, AMD Athlon 64 X2, o mejor
• Memoria:
4 GB para Sistemas de 32-bit, 8 GB o mas para sistemas de 64-bit
• Disco Duro: Recomendado 500GB o mayor capacidad (7200 rpm SATA)
• Tarjeta de Video:Tarjeta de video con NVIDIA GPU o equivalente y RAM dedicado a graficos (512 Mb o mayor) para poder usar el modo de gráficos DirectX. La tarjeta debera ser compatible con DirectX 9.0c (DirectX SDK Aug 2009 - Build 9.27.1734.0).
