Vista General

CSICOL es un software comprensivo usado para analizar y diseñar columnas. Se puede realizar por el programa el diseño de columnas de cualquier concreto, concreto reforzado y secciones transversales compuestas.

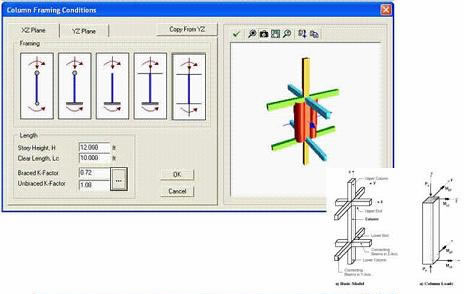

CSICOL proporciona una herramienta llamada "Asistente Rápido de Diseño" que guía a los usuarios paso a paso durante el proceso completo del diseño de la columna. Esto hace que el proceso de diseño sea simple, organizado y eficiente.

El diseño se puede realizar de acuerdo con los codigos ACI-318-02, ACI-318-99, BS8110 o CSA A-23.3-94.

CSICOL es capaz de manejar un numero ilimitado de combinaciones de carga para ambas condiciones de elementos como marcos ordinarios o como marcos especiales que trabajan para sismo (sway y non-sway). Las accones de diseño pueden especificarse directamente o pueden ser calculadas por el programa usando el metodo de ampliacion de momento. El diseño y el analisis toman en cuenta los efectos de esbeltez. Condiciones de marcos ordinarios o especiales que resisten sismo puede tambien ser realizadas por el programa como se especifica en el codigo de diseño seleccionado. Ademas, CSICOL es capaz de determinar el factor de longitud efectiva basado en las condiciones de frontera de la columna.

La salida de datos de CSICOL incluye la superficie de capacidad de interaccion, curvas de carga-momento, curvas momento-momento, curvas momento-curvatura para varios criterios de falla, contornos combinados axial-flexion de esfuerzo elastico, esfuerzos de refuerzo, esfuerzos de secciones agrietadas, localizacion del punto de carga, vector de capacidad, profundidad del eje neutral y orientacion, etc. Los repores pueden ser creados como parte de la salida de datos para el proceso de analisis y diseño. Los reportes pueden personalizarse agregando informacion y graficos de su eleccion.

CSICOL proporciona varias formas de perfiles parametricos predefinidos, incluyendo una variedad de solidos, ahuacadas, perfiles con patin, adiccionalmente a la base de datos de perfiles estandar de acero, los cuales pueden usarse en columnas compuestas. Es facil unir, editar y dibujar las formas para que se acomoden a los requerimientos de geometria y crear asi secciones transversales complejas. El programa proporciona las herramientas para la alineacion, fijado, y colocacion de estas formas. Las barras de refuerzo pueden colocarse donde sea (esquinas, perimetralmente, a los lados, circular, irregular, etc.) en la seccion transversar usando varias herramientas de adiccion y colocacion. Se pueden usar arreglos de refuerzo estandar (ASTM, Metric, e Imperial ) o bien definidos por el usuario

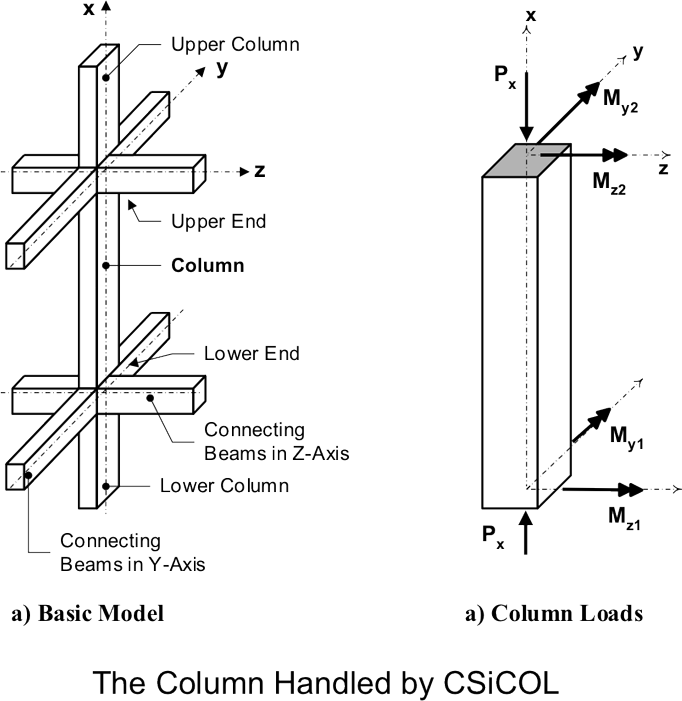

La columna manejada por CSICOL



Diseño de columnas de concreto reforzadas y compuestas
Considera el comportamiento real bi-axial usando la superfice de interaccion completa
Genera la curva de momento-curvatura para determinar el desempeño y ductilidad
Determina los esfuerzos elasticos y de seccion agrietada
Determina las propiedades geometricas
Trabaja con las unidades metricas, americanas y SI
Utiliza los arreglos de barras de refuerzo ASTM, Metric, Imperial o definidos por el usuario
Soporta los codigos de diseño ACI-318-99 y ACI-318-02, ACI-318-05, Canadian, BS8110



Requerimientos Sistema



Su Computadora debe contar con UUID para algunos tipos de activación.
También deberá contar con los siguientes requerimientos:

Processor
Minimum: Intel Pentium 4 or AMD Athlon 64
Recommended: 9th generation Intel Core i5/i7/i9, AMD Ryzen 5/7/9 with Zen 2 architecture, or better desktop CPU
A 64-bit CPU is required
The SAPFire® Analytical Engine includes multi-threaded solvers and algorithms that can take advantage of multi-core CPUs. The design algorithms can also utilize multiple cores.

Operating System
Microsoft® Windows 10 or 11 (64 bit)

Video Card
Minimum: Supporting 1024 by 768 resolution and 16 bits colors for standard (GDI+) graphics mode
Recommended: Discrete video card with NVIDIA GPU or equivalent and dedicated graphics RAM (512 Mb or larger) for DirectX graphics mode. The card must be DirectX 11 Compatible.
DirectX graphics mode fully utilizes the hardware acceleration provided by a GPU and dedicated graphics RAM.
For better graphics quality in terms of anti-aliasing and line thickness, the device raster drawing capabilities should support legacy depth bias.

Memory
Minimum: 8 GB RAM
The problem size that can be solved and the speeds for solution & response recovery increase considerably with more RAM.

Disk Space
6 GB to install the software.
Additional space will be required for running and storing model files and analysis results, dependent upon the size of the models
Recommended: 500GB or larger PCIe Solid State Drive (SSD). External and network drives are not recommended.
